Raspberry Pi 4 熱電対測定 メモ

導入の経緯

燻製を作りたくなりました　から　Raspberry Pi 4　を導入する流れの続き
本稿では、Raspberry Piを起動以降、熱電対で測定するところまで記載

購入品(ブレッドボード関係)

ブレッドボード EIC-801
ラズベリーパイB+/A+用ブレッドボード接続キット
※はんだ付け作業が必要です
ブレッドボード・ジャンパーワイヤ(オス-メス)

購入品(熱電対関係)

熱電対モジュール(MAX31855)
熱電対プローブ温度測定センサー Kタイプ
その他、接続配線

リンク

とりあえず測定する

参考リンク

SSH、SPI module、I2C を有効化

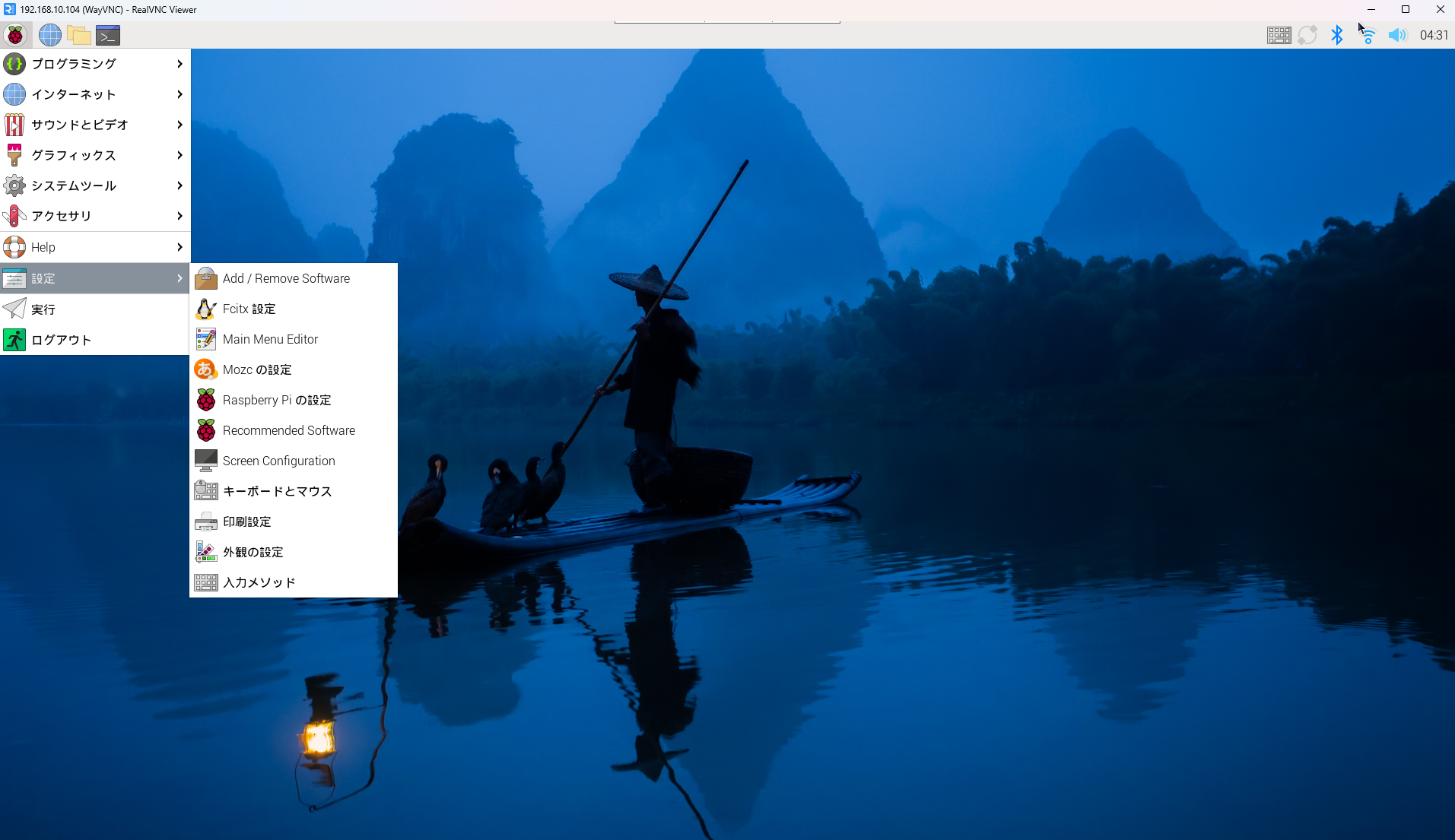

- 左上 raspberrypi アイコン
  - Raspberry Pi Configuration(Raspberry Piの設定)

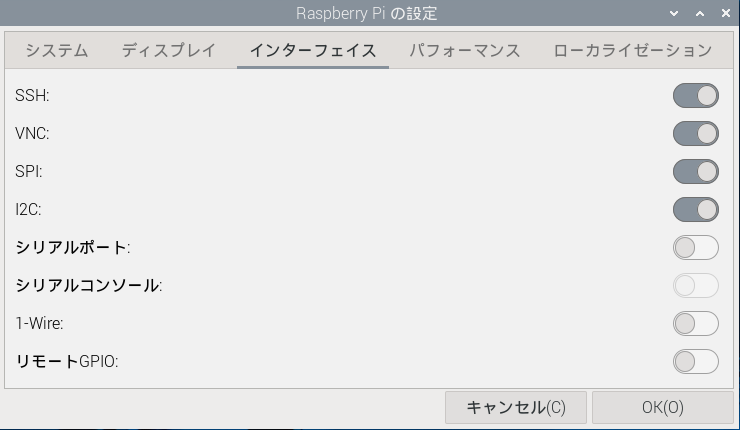

    - インターフェース
      - SSH：有効
      - SPI：有効
      - I2C：有効
Raspberry Piに、K型熱電対アンプモジュール（MAX31855）とK型熱電対を接続する
- 参考：SPI Sensors & Devices | CircuitPython Libraries on Linux and Raspberry Pi | Adafruit Learning System
- 参考：ラズパイ（Raspberry Pi）のGPIOを再確認！ | Device Plus – デバプラ
- ピン配置(括弧内はブレッドボード上表記)
  - Raspberry Pi 3.3V(3V3) — MAX31855 Vin
  - Raspberry Pi GND(GND) — MAX31855 GND
  - Raspberry Pi SCLK(#11) — MAX31855 CLK
  - Raspberry Pi MISO(#9) — MAX31855 DO
  - Raspberry Pi GPIO 5(#5) — MAX31855 CS
ライブラリ導入のため仮想環境作成(参考：Raspberry Pi OSのPython仮想環境内でgpiozeroを使うには)
- 初回：スクリプトファイル保存場所も兼ね、testenv フォルダを作成する
  LXTerminalでフォルダを作成し、インストールする
```
mkdir testenv
cd testenv
python -m venv .env --system-site-packages
source .env/bin/activate
pip3 install adafruit-circuitpython-max31855
```
- 次回以降：作成したフォルダに移動し、インストールする
```
cd testenv
python -m venv .env --system-site-packages
source .env/bin/activate
pip3 install adafruit-circuitpython-max31855
```
スクリプトファイルの作成

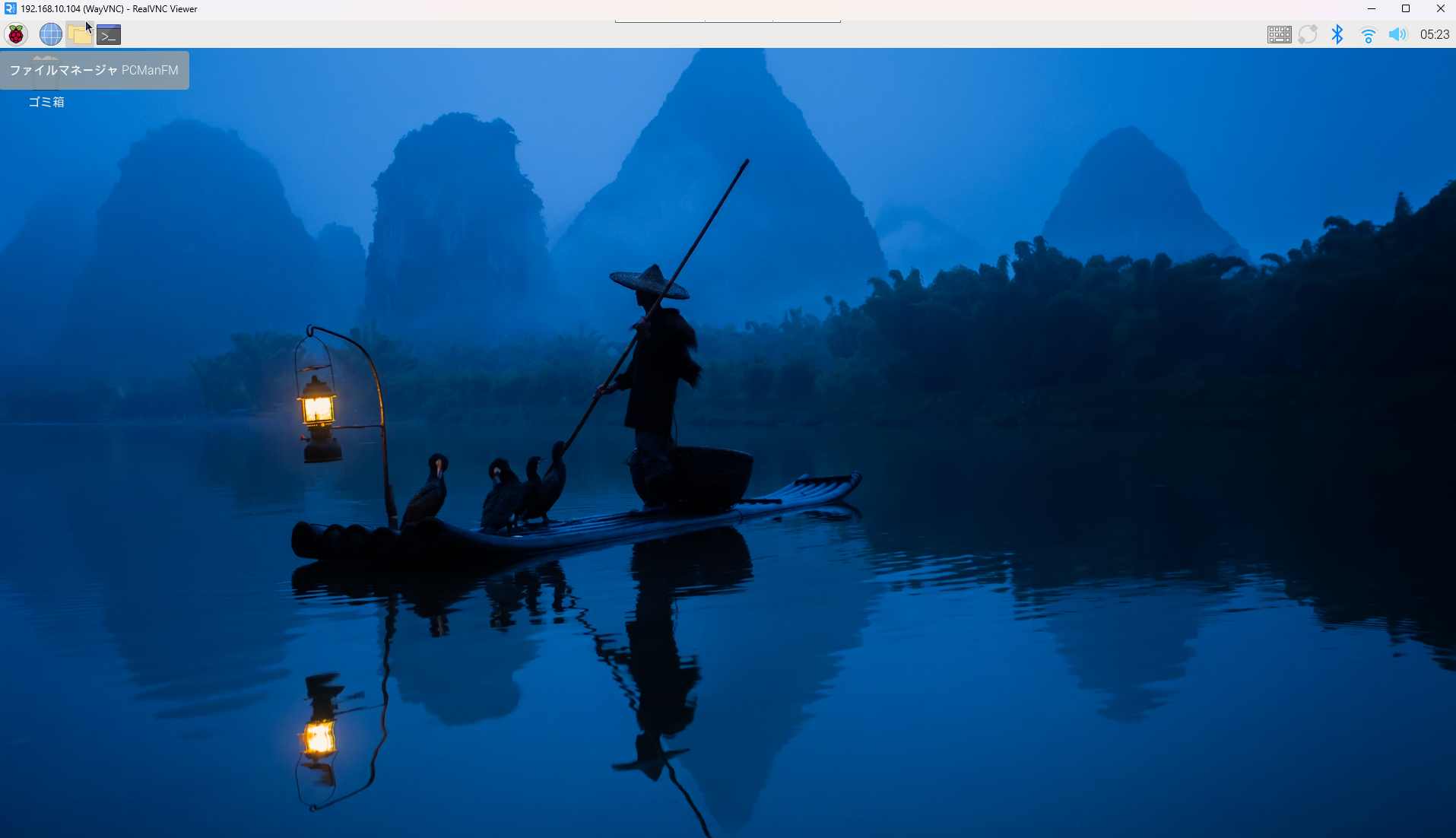

- 左上のファイルマネージャ(エクスプローラの様なもの？LXTerminalアイコンの隣)を開く

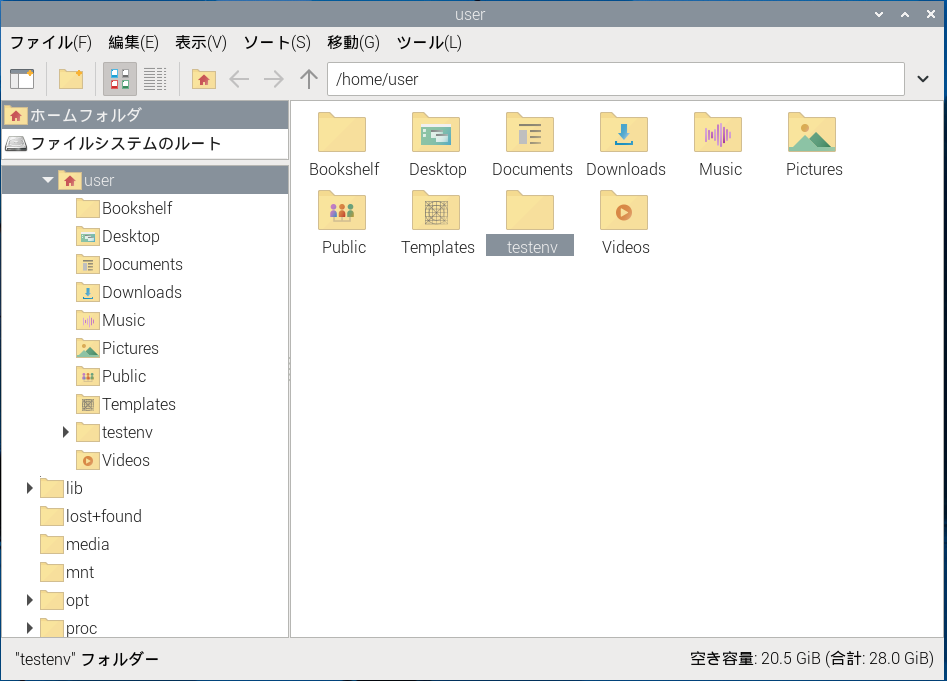

- ユーザフォルダが開くが、その中に、上述で作成した testenv フォルダがあるのでこれを開く
- ファイルを新規作成し、ファイル名を max31855_test.py とする
- これを開き、サンプルファイル内容そのものを入力し、保存し、閉じる
  - 参考：SPI Sensors & Devices | CircuitPython Libraries on Linux and Raspberry Pi | Adafruit Learning System
  - ```
  # SPDX-FileCopyrightText: 2021 ladyada for Adafruit Industries
  # SPDX-License-Identifier: MIT

  import time
  import board
  import digitalio
  import adafruit_max31855

  spi = board.SPI()
  cs = digitalio.DigitalInOut(board.D5)

  max31855 = adafruit_max31855.MAX31855(spi, cs)
  while True:
      tempC = max31855.temperature
      tempF = tempC * 9 / 5 + 32
      print("Temperature: {} C {} F ".format(tempC, tempF))
      time.sleep(2.0)
```
実行
- LXTerminalで上記ファイルを実行する
- ```
python3 max31855_test.py
```

結果

うまくいっていたら以下の出力になる

Temperature: 20.0 C 68.0 F
Temperature: 20.0 C 68.0 F
Temperature: 20.0 C 68.0 F
Temperature: 25.5 C 77.9 F
Temperature: 27.25 C 81.05 F
Temperature: 25.75 C 78.35 F
Temperature: 24.25 C 75.65 F
Temperature: 23.25 C 73.85 F
Temperature: 22.75 C 72.95 F
Temperature: 22.5 C 72.5 F
Temperature: 23.25 C 73.85 F
Temperature: 23.75 C 74.75 F
Temperature: 22.75 C 72.95 F
Temperature: 22.25 C 72.05 F
Temperature: 22.5 C 72.5 F
Temperature: 76.75 C 170.15 F
Temperature: 92.75 C 198.95 F
Temperature: 120.75 C 249.35 F
Temperature: 79.5 C 175.1 F
Temperature: 53.5 C 128.3 F
Temperature: 42.0 C 107.6 F
